電流增幅器

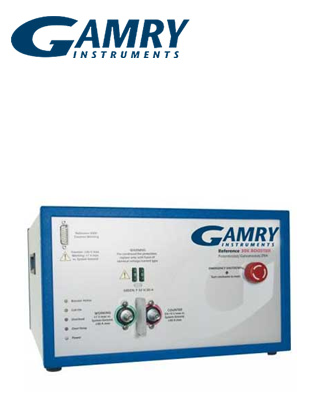

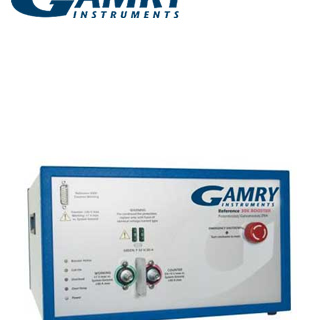

Reference 30kTM Booster 連接到 Reference 3000，在規定限值 +20 和 -2.5 V 的情況下，將電流限值擴大到 +/- 30 A。 這一高電流裝置擁有突出的頻寬，可使 EIS 的測量高達 300 kHz。

應用

• 電池、燃料電池和超級電容器
• 合成化學
• 電鍍研究
• 電化學阻抗譜

產品特點

概述

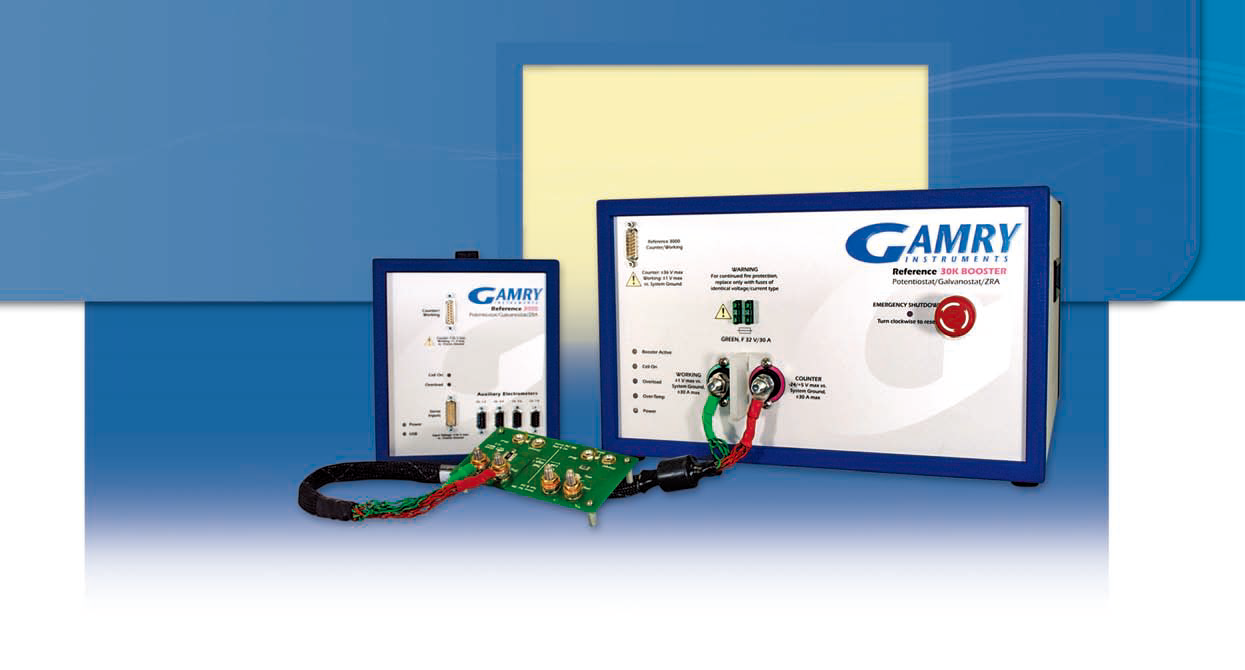

Reference 3000 恆電位儀的 Reference 30k Booster 是一款外部硬體選件，它可以使 Reference 3000 的電流限值增加 10 至 ± 30 A。 Booster 只能與 Reference 3000 一起運行，並且可以使用 Reference 3000 的所有功能，包括所有 Gamry 軟體和輔助電位計 （AE） 選件。 Booster 可替換 Reference 3000 的電流導線（輔助和工作），而 Reference 3000 的電壓感導線（包括 AE 的電壓感測導線）仍保持其原有的功能。

結合了 Reference 30k Booster 和 PWR800 電化學能軟體的 Reference 3000 是評估有關電池、燃料電池和下一代超級電容器的新技術的理想系統。 Ref 30k 的規定限制允許完全放電（至零伏），並且能夠精確測量 100 μΩ 以下的阻抗值。

Reference 30k Booster不僅限於高電流應用，其獨特的設計還允許直通式量測。這表示您可以使用 Reference 3000/3000AE 的 3 A、300 mA 和 30 mA 量程，同時仍連接到增壓器。我們的系統設計可挑選最適當的量程，讓您盡可能獲得最高解析度。

電化學阻抗譜

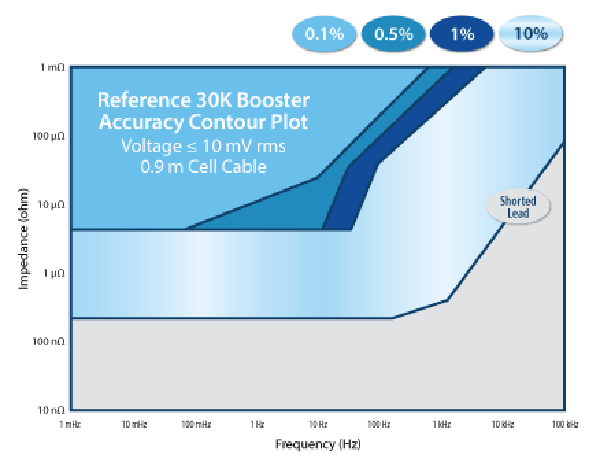

阻抗譜精度等值線圖提供了儀器測量阻抗的性能真實體現。 結果是建立在真實導線基礎上。

快速脈衝

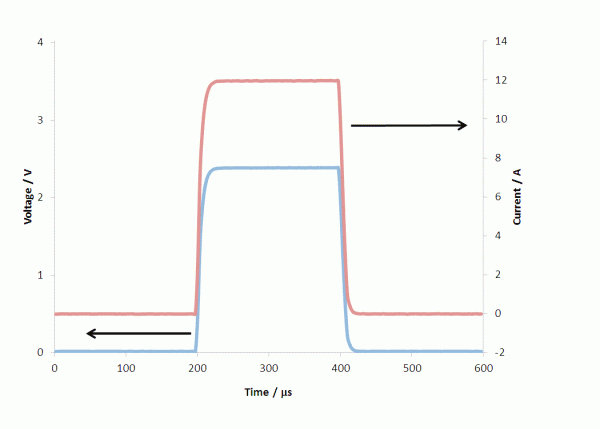

電流增幅器令人印象深刻的 300 kHz 頻寬也允許它進行快速脈衝實驗，用於電池特性分析技術。如上所述，系統的反應 (包括電化學槽) 取決於儀器的內部電阻以及電化學槽的電阻。以下是在 200 mΩ 電池上進行 200 μs 12 A 脈衝的範例。

標準特性

• Reference 3000 軟體功能
• 2、3 和 4 電極測量
• +/- 30 安培電流
• +20 V，-2.5 V 槽壓/施加電壓
• 3 種控制模式
• 恆電位、恒電流和零阻電流計（ZRA）。
• 電絕緣
• 浮地式儀器： 可與運轉的燃料電池、電池和高壓釜一同使用。
• 獨立的電壓和電流電纜
• 始終精準的 EIS 測量。

安全性
在這些電流級別下，安全性必不可少，我們已融合多種功能防止對儀器和使用者造成損害。 系統也將受到保護，避免自身對電路造成損壞，並且配置了緊急關閉按鈕和保護接地端子，以及提供絕緣遮罩物以防止端子意外短路。

技術規格

The Reference 30k™ Booster is ideal for higher current applications such as large format batteries and lead-acid batteries.  It´s also ideal for fuel cell testing.  Ground isolation allows for operation in parallel with a power supply or electronic load or grounded cells.  The Reference 30K Booster attaches to a Reference 3000 Potentiostat or Reference 3000 Auxiliary Electrometer to bring the current limit up to ± 30 Amps with compliance limits of +20 and -2.5 V.  This high current device features impressive bandwidth allowing EIS measurements up to 300 kHz.

System Highlights
Overview
The Reference 30k Booster for the Reference 3000 Potentiostat is an external hardware option which increases the current limit of the Reference 3000/3000AE to ± 30 Amps.  It features a class-leading bandwidth of 300 kHz, allowing for high-frequency EIS measurements and rapid pulsing experiments.  The Reference 3000 Potentiostat plus the Reference 30k Booster is an ideal system for the evaluation of new technologies for batteries, fuel cells, and next generation supercapacitors.  The compliance limits of the Reference 30k allow complete discharge (through zero volts) and can accurately measure impedance values below 100 μΩ.

The Reference 30k is not only limited to high current applications but has been uniquely designed to allow pass-through measurements. This means that you can use the 3 A, 300 mA, and 30 mA ranges of the Reference 3000/3000AE while still connected to the booster. Our systems are designed to pick the most appropriate range, giving you the highest resolution possible.

Electrochemical Impedance Spectroscopy
The Reference 30K Booster is fully capable of performing electrochemical impedance spectroscopy.  The shorted lead curve shown below is a measure of the limits of the instrument.

Rapid Pulsing
The booster's impressive 300 kHz bandwidth also allows it to do rapid pulsing experiments for techniques for cell characterization.  As mentioned above, the system's response (including electrochemical cell) is dependent upon the instrument's internal resistances as well as the resistance of your cell.  Below is an example of a 200 μs 12 A pulse on a 200 mΩ cell.

More details

Specifications
