恒電位 / 恒電流 / 交流阻抗分析儀
主要功能包括 :
- 最大電流 - ± 100 mA
- 最大應用電位 - ± 5 V
- EIS- 10 μHz - 20 kHz
適用的技術包括 :
- 物理電化學
- 脈衝伏安法
- 直流腐蝕
- EIS
產品特點

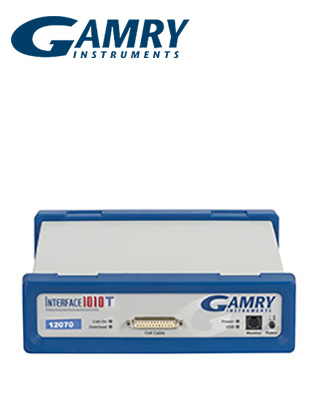

Interface 1010T 是專為大學和研究所教學實驗室設計的入門級恒電位儀。 它提供讓學生認識物理和分析電化學所需的所有功能。
它甚至提供高達 20 kHz 的恒電位 EIS。
- 物理電化學 - 諸如週期伏安法、計時電流法和計時電位法等技術。
- 脈衝伏安法 - 諸如差分脈衝伏安法、常規脈衝伏安法、Osteryoung 方波伏安法等 技術 ，以及相關的剝離技術。
- 電化學阻抗譜-恒電位EIS 高達 20 kHz。

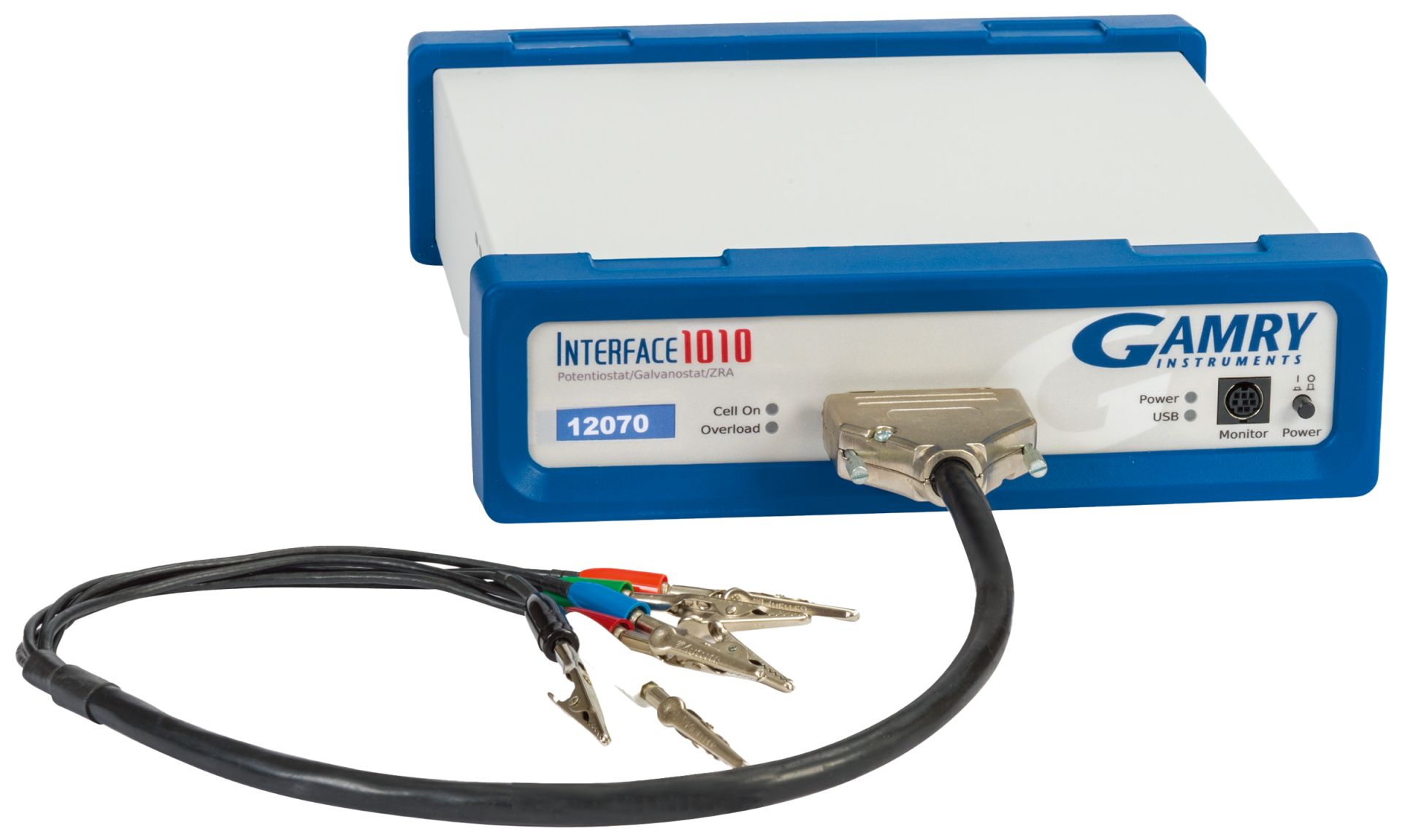

有關儀器規格，請參閱本單元技術規範。 Interface 1010T 可以透過內部升級方式，升級為功能完整的 Interface 1010E。
這樣，您就可以獲得一台用於教學目的的低成本恒電位儀，之後還可以升級為功能齊全的研究級恒電位儀，能夠執行各種應用的實驗。
1010T 入門套件
Interface 1010T 恒電位/恒電流儀/零阻電流計（ZRA） 和入門套件旨在幫助人們瞭解並更快地開始進行測量。該套件包括：
- Interface 1010T 恒電位/恒電壓/零阻電流計（ZRA）
- 五項電化學實驗課程
- 學生手冊和教師手冊（數位版）
- 電解槽和電極
所選實驗可協助您學習各種技術，從循環伏安法、脈衝技術到腐蝕技術，甚至是電化學阻抗譜。
已選定的實驗可幫助您學習各種技術，從循環伏安法到脈衝技術，再到腐蝕技術，甚至是電化學阻抗譜。
五項電化學實驗課程
- 環狀伏安法
測定鐵氰化钾的氧化還原電位和擴散係數。
- 電極工作面積的測定
學習濃度-距離分佈以及電極表面的電位變化。使用計時電流法和計時電位法來獲得還原鐵氰化物的 Cottrell 和 Anson 圖，以計算電極的工作面積。
- 比較脈衝技術
比較不同的脈衝技術。確定未知水樣中的銅量。
- 低碳鋼在不同 pH 值下的腐蝕測定
測定低碳鋼在不同 pH 值下的腐蝕速率。
- 電化學阻抗光譜法
在虛擬電路單元 ( dummy cell ) 測定 EIS。操作等效電路對額外電阻器和電容器值進行建模。
|
系統 |
|
|
恒電位儀 |
Yes |
|
恒電流儀 |
Yes |
|
零電阻電流表 |
Yes |
|
浮動（與大地隔離） |
Yes |
|
電極連接 |
2, 3, or 4 |
|
最大電流 |
± 100 mA |
|
電流範圍 |
6 (1 uA - 100 mA) |
|
電流範圍（包括內部增益） |
8 (10 nA - 100 mA) |
|
小電流解析度 |
0.3 pA |
|
最大應用電位 |
± 5 V |
|
上升時間 |
<1 μs |
|
最小時基 |
1 ms |
|
雜訊與漣波 |
<20 μV rms |
|
重量 |
2.4 kg |
|
尺寸 |
24 (W) x 6 (H) x 27 (D) cm |
|
|
|
|
控制放大器 |
|
|
相容電壓 |
±20 V (@ 1A) |
|
輸出電流 |
>±1 A |
|
速度設定 |
5 |
|
單一增益頻寬 |
980, 260, 40, 4, 0.4 kHz |
|
|
|
|
EIS測量 |
|
|
EIS 頻率 |
10 μHz - 20 kHz |
|
99% |
|
|
AC 振幅 |
2.33 V maximum
|
|
靜電計 |
|
|
輸入阻抗 |
>1012 Ω |
|
輸入電流（典型值） |
<20 pA |
|
頻寬 |
>10 MHz |
|
CMRR （共模拒次比） |
>80 dB (10 kHz) |
|
|
|
|
電位 |
|
|
應用精確度 |
±1 mV ±0.2% of setting |
|
應用解析度 |
200 μV, 50 μV, 12.5 μV/bit |
|
測量精確度 |
±1 mV ±0.3% of reading |
|
測量解析度 |
1 μV, 10 μV, 100 μV, 400 μV/bit |
|
|
|
|
電流 |
|
|
應用精確度 |
±5 pA ±0.3% of range |
|
應用解析度 |
0.0033% full-scale/bit |
|
|
|
|
測量電流 |
|
|
量測精確度 |
±5 pA ±0.3% of range |
|
量測解析度 |
0.0033% full-scale/bit |
|
頻寬 |
>10 MHz (1A - 100 μA) |

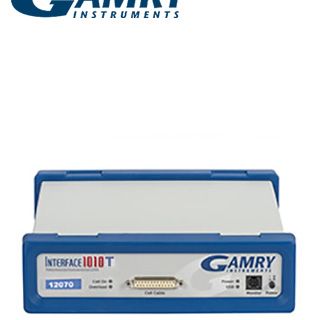

The Interface 1010T™ is a perfect potentiostat for use in undergraduate and graduate teaching labs.
Key features include
- Maximum Current - ± 100 mA
- Maximum Applied Potential - ± 5 V
- EIS - 10 μHz - 20 kHz
1010T Starter Package
The Interface 1010T Potentiostat/Galvanostat/ZRA and Starter Pack is designed to help people understand and start making measurements sooner.
The kit includes
- Interface 1010T Potentiostat/Galvanostat/ZRA
- Five experiments
- Student and Teacher’s manuals (digital)
- Cells and electrodes
Experiments have been chosen to help you learn a variety of techniques from cyclic voltammetry to pulse techniques to corrosion techniques and even electrochemical impedance spectroscopy.
Cyclic Voltammetry
- Determine the redox potential and diffusion coefficient of potassium ferricyanide.
Determination of Working Area of an Electrode
- Calculate the electroactive area of the WE. Understand concentration distance profiles. Familiarization with the Cottrell and Anson equations
Comparison of Pulse Techniques
- Compare different pulse techniques. Determine amount of copper in an unknown water sample
Corrosion of Mild Steel at different pHs.
- Determine the corrosion rates for mild steel at different pHs.
Electrochemical Impedance Spectroscopy
- Perform EIS on a network of resistors and capacitors. Model EIS data using an equivalent circuit to extra resistor and capacitor values.
SYSTEM |
|
| Potentiostat | Yes |
| Galvanostat | Yes |
| Zero Resistance Ammeter | Yes |
| Floating (Isolated from Earth Ground) | Yes |
| Cell Connections | 2, 3, or 4 |
| Maximum Current | ± 100 mA |
| Current Ranges | 6 (1 uA - 100 mA) |
| Current Ranges (including internal gain) |
8 (10 nA - 100 mA) |
| Minimum Current Resolution | 0.3 pA |
| Maximum Applied Potential | ± 5 V |
| Rise Time | <1 μs |
| Minimum Time Base | 1 ms |
| Noise and Ripple | <20 μV rms |
| Weight | 2.4 kg |
| Dimensions | 24 (W) x 6 (H) x 27 (D) 27 cm |
CONTROL AMPLIFIER |
|
| Compliance Voltage | ±20 V (@ 1A) |
| Output Current | >±1 A |
| Speed Settings | 5 |
| Unity Gain Bandwidth | 980, 260, 40, 4, 0.4 kHz |
EIS MEASUREMENT |
|
| EIS | 10 uHz - 20 kHz |
| EIS Accuracy | 99% |
| AC Amplitude | 2.33 V maximum 17.8 μV minimum |
ELECTROMETER |
|
| Input Impedance | >1012 Ω |
| Input Current (typical) | <20 pA |
| Bandwidth | >10 MHz |
| CMRR | >80 dB (10 kHz) >60 dB (1 MHz) |
POTENTIAL |
|
| Applied Accuracy | ±1 mV ±0.2% of setting |
| Applied Resolution | 200 μV, 50 μV, 12.5 μV/bit |
| Measured Accuracy | ±1 mV ±0.3% of reading |
| Measured Resolution | 1 μV, 10 μV, 100 μV, 400 μV/bit |
CURRENT |
|
| Applied Accuracy | ±5 pA ±0.3% of range |
| Applied Resolution | 0.0033% full-scale/bit |
MEASURED CURRENT |
|
| Measured Accuracy | ±5 pA ±0.3% of range |
| Measured Resolution | 0.0033% full-scale/bit |
| Bandwidth | >10 MHz (1A - 100 μA) >1.5 MHz (10 μA) >0.15 MHz (1 μA) |
